DIN RAIL (BỘ CHUYỂN ĐỔI TÍN HIỆU)
Cảm biến UV EMI Compact Sensor
Có các phiên bản đo tia UVA, UVB, UVC hoặc UVV
Vỏ cảm biến tùy chọn: CS-1, CS-2 hoặc BTR (Behind The Reflector) – gắn phía sau chóa phản xạ đèn UV
Kích thước lỗ đo (aperture) được xác định theo vị trí lắp đặt – vui lòng liên hệ EIT 2.0 LLC để tư vấn phù hợp ứng dụng cụ thể

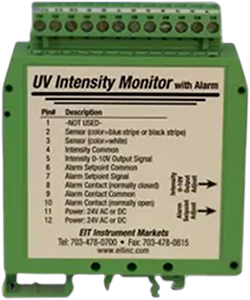

Bộ giám sát cường độ UV – EMI DIN Rail
Cung cấp tín hiệu analog 0–10 V hoặc 4–20 mA, tỷ lệ thuận với cường độ UV đo được
Lưu ý: Cảm biến EMI Compact phải được nối đất và sử dụng với cáp EMI chuyên dụng (3 lõi) để đảm bảo hoạt động chính xác và bảo vệ chống nhiễu điện từ.
Giới thiệu sản phẩm

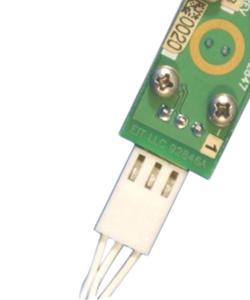

Cảm biến EMI Compact được nhận diện bằng vòng tròn màu vàng trên bo mạch điện tử.
Để hoạt động đúng chức năng, cảm biến này phải được nối đất và kết nối với DIN Rail EMI thông qua cáp ba lõi chuyên dụng cho EMI.
Lưu ý: Nếu sử dụng DIN Rail tiêu chuẩn và/hoặc cáp hai lõi, cảm biến không có khả năng chống nhiễu điện từ (EMI).
Hiện tại, EMI Compact Sensor có các phiên bản đo tia UVA, UVB, UVC và UVV.
Ngoài hai dạng vỏ thông dụng là CS-1 và CS-2, thiết bị còn có dạng vỏ BTR (Behind The Reflector) – thiết kế đặc biệt để gắn phía sau chóa phản xạ của đèn UV.
Tính năng nổi bậc
Bộ chuyển đổi tín hiệu sử dụng kết hợp với Cảm biến UV Compact
Giám sát liên tục cường độ đầu ra của một nguồn UV LED hoặc đèn UV
Cung cấp tín hiệu analog 0–10V hoặc 4–20 mA, hỗ trợ thiết lập ngưỡng cảnh báo và tiếp điểm rơ-le đầu ra
Lắp đặt nhanh chóng với thiết kế gắn thanh DIN (snap-in DIN Rail) tiện lợi
Nguồn cấp 24V AC/DC, phù hợp nhiều môi trường công nghiệp
Thông số kỹ thuật
| Tính năng | CS-1 (Có purge) | CS-2 (Không purge) | BTR (Sau phản xạ) | DIN Rail DRM-007 | EMI DIN Rail DRM-006 |
|---|---|---|---|---|---|
| Kích thước | 1.45 x 2.78 x 1.91 cm | 1.45 x 1.52 x 1.91 cm | 1.40 x 1.40 x 3.90 cm | 9.04 x 7.90 x 2.29 cm | 9.04 x 7.90 x 2.29 cm |
| Trọng lượng | 22.68 g | 19.86 g | 28.35 g | 101 g | 101 g |
| Vật liệu vỏ | Nhôm | Nhôm | Nhôm | Vỏ gắn DIN Rail | Vỏ gắn DIN Rail |
| Loại cảm biến hỗ trợ | Standard, LED, EMI | Standard, LED, EMI | Chỉ hỗ trợ EMI | Dùng với cảm biến Standard hoặc LED | Dùng với cảm biến EMI |
| Băng sóng UV/Nguồn UV | UVA/UVB/UVC hoặc UVV (L365/L385/L395 hoặc L405) | Giống CS-1 | Giống CS-1 | 20-28V AC hoặc DC – Tối đa 70mA | 20-28V AC hoặc DC – Tối đa 70mA |
| Nhiệt độ hoạt động (°C) | UVA, UVB, UVV: 0-100°C; UVC & L-Bands: 0-70°C | Giống CS-1 | Giống CS-1 | 0-50°C | 0-50°C |
| Cửa đo/Ngõ ra cảm biến | Tùy chọn kích thước, theo đèn UV và vị trí lắp đặt | Giống CS-1 | Giống CS-1 | 0-10V DC hoặc 4-20 mA tỉ lệ với cường độ UV | 0-10V DC hoặc 4-20 mA, cảm biến EMI nối đất |
| Loại cáp | 2 dây (Standard/LED), Teflon 3m; 3 dây (EMI) | Giống CS-1 | Giống CS-1 | DIN: 2 dây | DIN: 2 dây + nối đất cảm biến EMI |
| Góc tiếp nhận / Độ chính xác | Khoảng 5° | Khoảng 13° | Khoảng 4° | Sai số ±3% toàn thang (10V), báo động ±5% | Sai số ±3% toàn thang (10V), báo động ±5% |
